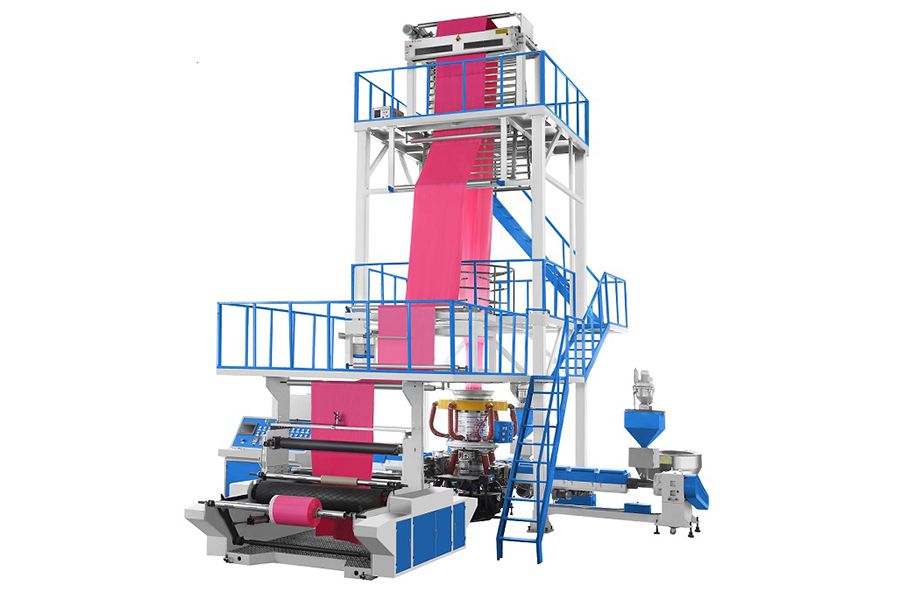

Экструдер для производства трехслойной пленки
(с экструзионным шнеком и цилиндром тайваньского производства)
Видео
Экструдер для производства трехслойной пленки предназначен для выпуска упаковочной пленки толщиной от 0.02 до 0.15 мм из LDPE (ПЭНП, полиэтилен низкой плотности), HDPE (ПЭВП, полиэтилен высокой плотности), LLDPE (ЛПЭНП, линейный полиэтилен низкой плотности) и MLLDPE (МЛПЭНП, металлоценовый линейный полиэтилен низкой плотности). Оборудование используется для производства пищевой упаковки, сельскохозяйственной пленки, упаковки для молочной продукции и мясной упаковки.
Пленка обладает высокой устойчивостью к воздействию высоких температур, влаги, ветра, дождя, истирания, кислорода и масел. Качество конечной продукции может регулироваться путем изменения соотношения различных материалов в каждом шнеке.
Технические характеристики
| Модель | SJ-50*3/RG1000
| SJ-55*3/RG1200
| SJ-60*3/RG1800
| SJ-70*3/RG2000
|
| Диаметр шнека (мм) | 45/50/45 | 50 /55/50 | 60/65/60 | 65 /70/65 |
| Соотношение шнека (L/D) | 30:1 | 30:1 | 30:1 | 30:1 |
| Частота вращения шнека (об/мин) | 110 | 110 | 110 | 110 |
| Мощность главного двигателя (кВт) | 11/15/11 | 15/18.5/15 | 22/30/22 | 30/37/30 |
| Диаметр фильеры (мм) | Ø200 | Ø300 | Ø450 | Ø500 |
| Толщина пленки (мм) | 0.015-0.15 | 0.02-0.15 | 0.03-0.20 | 0.05-0.20 |
| Макс. ширина сложенной пленки (мм) | 1000 | 1200 | 1800 | 2000 |
| Макс. производительность экструзии (кг/ч) | 130 | 150 | 180 | 200 |
| Мощность (кВт) | 85 | 130 | 120 | 180 |
| Вес (кг) | 5500 | 6500 | 7500 | 9800 |
| Габариты (м) | 6.6×2.8×6.5 | 6.8×3×7 | 7×3.2×8.5 | 8.5×5×10.5 |
Компоненты оборудования
- Шнек (тайваньского производства)
1. Материал: 38 CrMoALA
2. Элементный анализ материала:
C: 0.35-0.42 Si: 0.20-0.45 Mn: 0.30-0.60 S: ≤0.035 P: ≤0.035
Cr:1.35-1.65 Al: 0.70-1.10 Ni: ≤0.030 Cu: ≤0.030 Mo:0.15-0.25
3. Твердость после отпуска: HB 260–290
4. Глубина азотирования: 0.4-0.7 мм
5. Твердость поверхности: HV 900-1050
6. Шероховатость поверхности: 0.32 Ra
7. Линейность шнека: 0.015 мм/м
8. Биметаллический шнек: на резьбу нанесен слой карбида вольфрама
9. Твердость биметаллического слоя: HRC 58–62
10. Глубина биметаллического слоя: 2-3 мм
11. Элементы биметаллического слоя: Fe, Ni, B, C, Cu и др. - Главный двигатель (Siemens)
1. Скорость вращения: 1400 об/мин
2. Питание: 380 В, трехфазное и может быть настроено по вашим требованиям
3. Рассчитан на эксплуатацию более 10 лет - Редуктор
1. Функции: снижает скорость вращения
2. Передаточное отношение: 10:1
3. Высокопрочный редуктор с закаленными зубьями
4. Используется специализированное смазочное масло
5. Универсальная конструкция снижает уровень шума и повышает ресурс эксплуатации - Нагреватели (керамические)
1. Быстрый нагрев по сравнению с нагревателями из нержавеющей стали
2. Срок службы до 5 лет
3. Повышенная теплоизоляция снижает энергопотребление

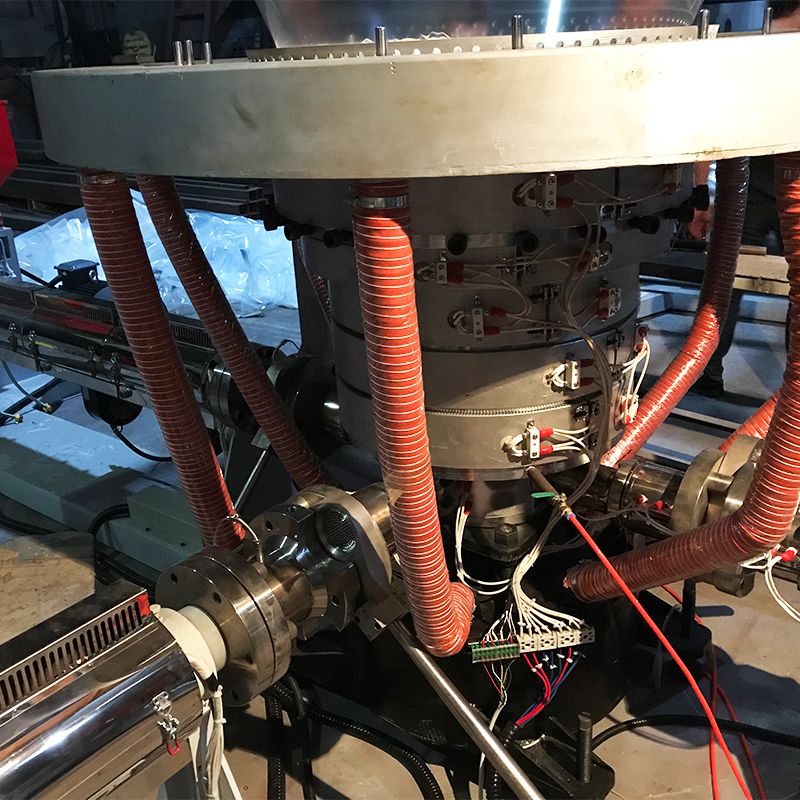

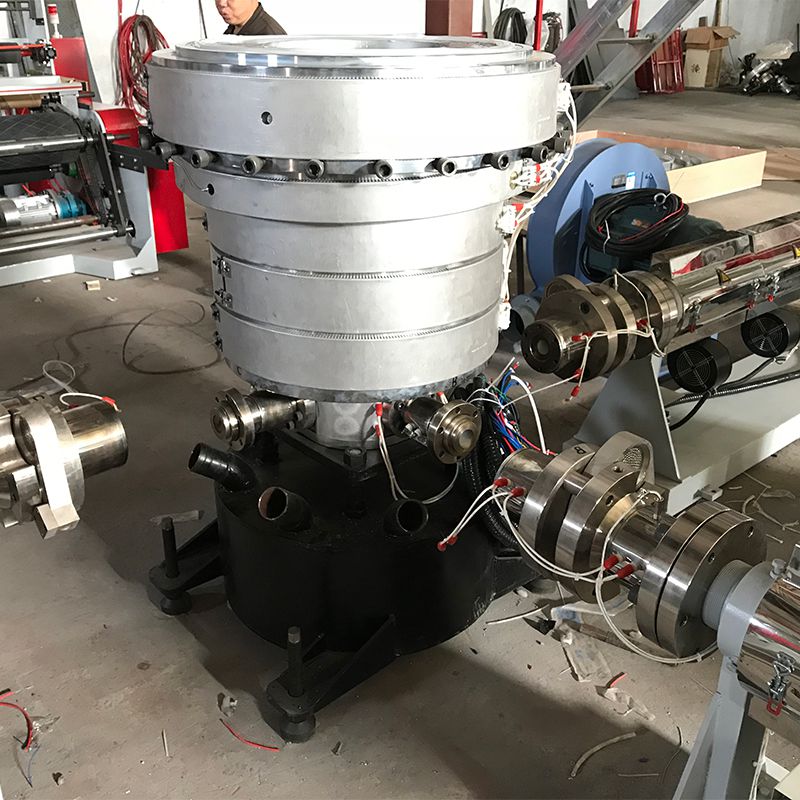

4. Изготовлены из керамики и нагревательной проволоки промышленного класса - Вращающаяся фильера (тайваньского производства)
1. Изготовлена из стали #45
2. Поверхность проходит дополнительную обработку для повышения качества и прозрачности пленки
3. Производство на тайваньском обрабатывающем центре с ЧПУ обеспечивает высокую точность расстояния между щелями фильеры - Быстросменный сеточный фильтр
1. Упрощает обслуживание оборудования
2. Снижает риск утечки материала

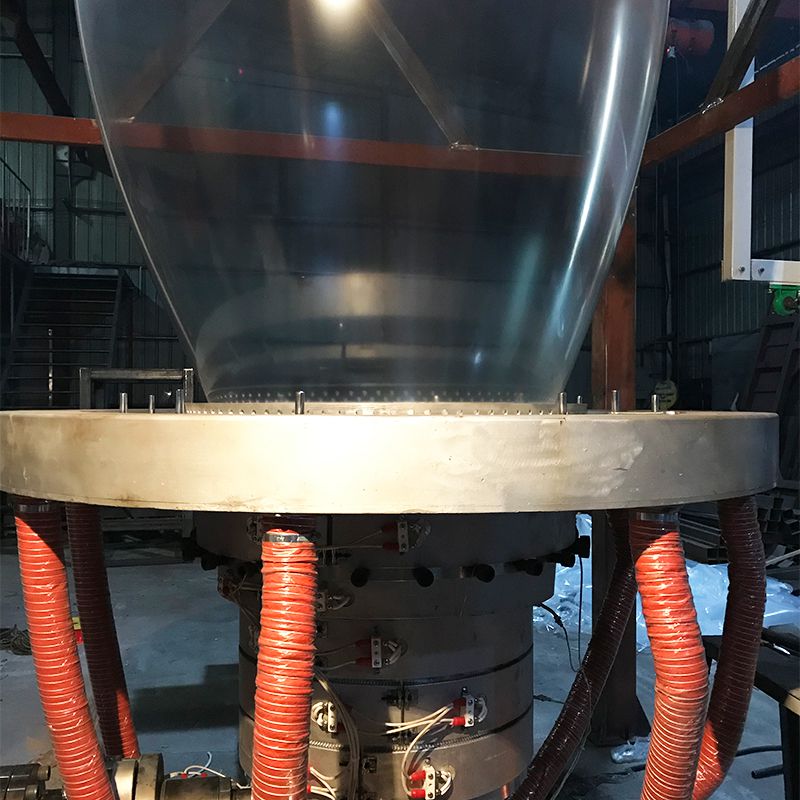

3. Поддерживает быструю замену фильтров - Двухканальное воздушное кольцо Увеличивает производительность линии и улучшает стабильность охлаждения пленки
- Электрические компоненты Температурный контроллер Omron и инвертор LS

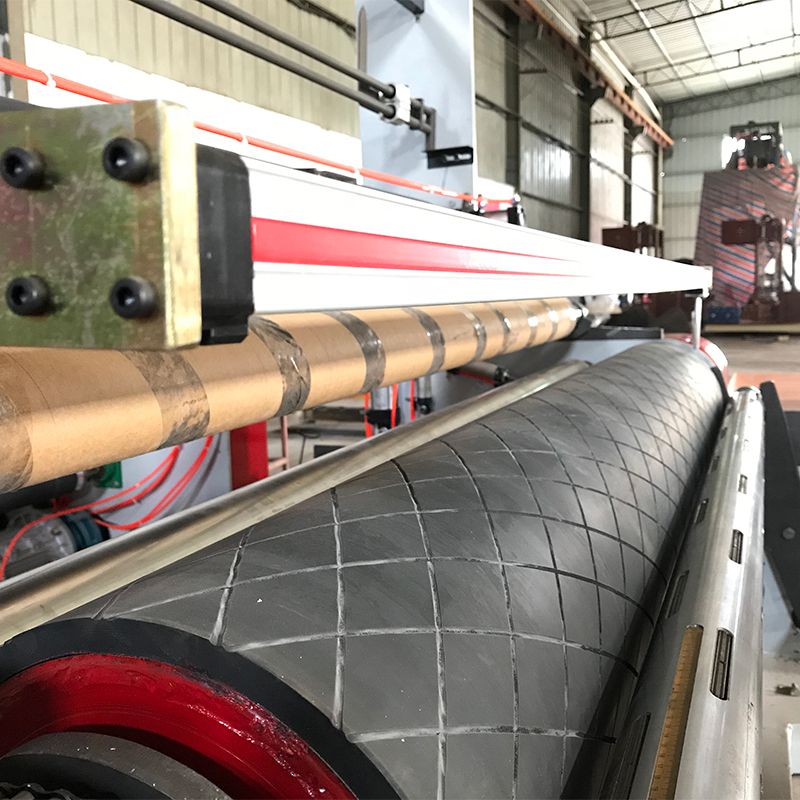

- Двухпозиционный намотчик
1. Использование пневматического вала снижает объем ручного труда и повышает производительность
2. Инверторы увеличивают срок службы двигателя намотчика и эффективность работы
3. ПЛК-система управления
4. Опционально доступна автоматическая смена рулонов
